Conheça o DJI Zenmuse L3: o mais novo sistema LiDAR de longo alcance e alta precisão da DJI.
- Drone Visual
- há 4 dias
- 7 min de leitura
Descubra como o sistema LiDAR aéreo de alta precisão de última geração da DJI, o Zenmuse L3, combina LiDAR de longo alcance de 1535 nm, duas câmeras de mapeamento de 100 MP e um sistema POS de alta precisão para oferecer eficiência e detalhes sem precedentes para missões geoespaciais de grande escala.
A DJI deu um grande passo em frente na inovação LiDAR com o lançamento do Zenmuse L3, um sistema projetado para tornar o mapeamento aéreo de alta precisão mais rápido, fácil e acessível para profissionais de diversos setores.
Construído com base em anos de experiência em imagens aéreas e levantamentos topográficos, o L3 representa um avanço na forma como eficiência e precisão podem coexistir em uma única carga útil. De levantamentos topográficos em grande escala a inspeções de linhas de energia e modelagem de infraestrutura, ele oferece a especialistas em mapeamento, engenheiros e pesquisadores ambientais uma ferramenta que simplifica fluxos de trabalho complexos, ao mesmo tempo que proporciona precisão de nível topográfico.
O Zenmuse L3 oferece melhorias significativas na precisão da nuvem de pontos e do RGB, elevando a eficiência a novos patamares. Quando combinado com o DJI Matrice 400, um único voo pode cobrir até 10 km², permitindo o mapeamento de alta precisão de até 100 km² por dia.
Ao se conectar perfeitamente com o DJI Terra, o Modify e o FlightHub 2, o Zenmuse L3 reúne planejamento, captura de dados, processamento e visualização , formando um ecossistema completo que redefine o que os profissionais podem esperar de um sistema LiDAR aéreo.
Levando o alcance e a nitidez do LiDAR a novos limites.
Longo alcance, ampla cobertura

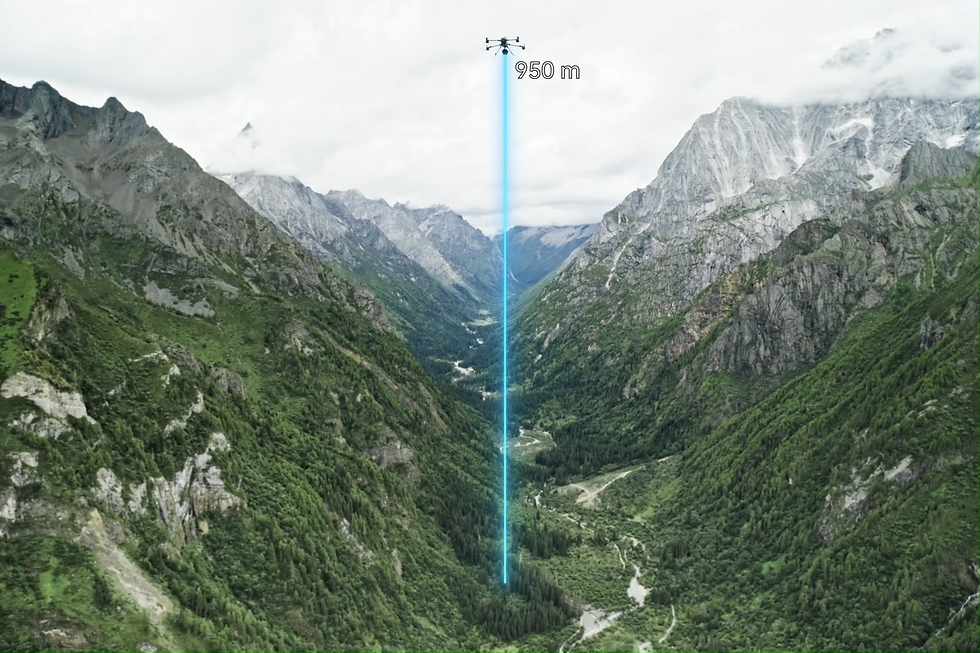

O Zenmuse L3 atinge um alcance máximo de detecção de 950 m com uma taxa de pulso de 100 kHz, testado sob luz ambiente de 100 klx e em objetos com 10% de refletividade. A taxa de pulso ajustável permite flexibilidade na potência de saída e adaptação ideal a diferentes cenários operacionais.
Ponto pequeno, alta energia

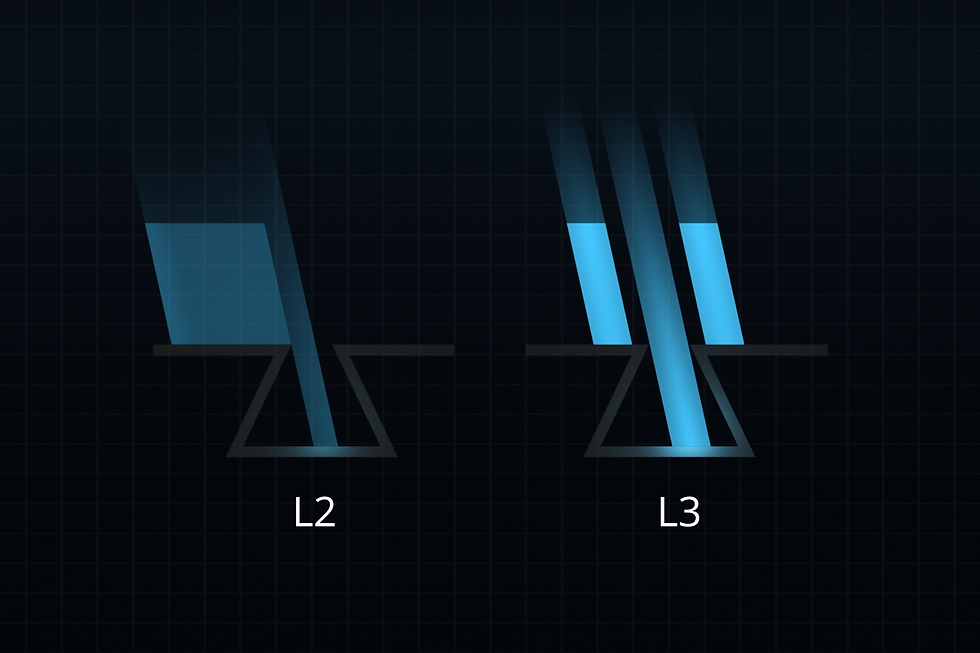

Com uma divergência do feixe de laser de apenas 0,25 mrad (1/e²) , o tamanho do ponto no mesmo alcance é cerca de um quinto do Zenmuse L2 , permitindo a detecção de objetos menores, como linhas de energia e galhos.
Uma maior densidade de energia resulta em uma capacidade de penetração mais forte, aumentando significativamente a densidade de pontos no solo sob a vegetação e permitindo a reconstrução de alta precisão de terrenos e estruturas complexas.
Frequência de pulso ajustável, retornos e modos de digitalização.
A adaptabilidade à tarefa em questão é outro destaque do Zenmuse L3. Com uma frequência máxima de emissão de pulsos de laser de 2 milhões de pontos por segundo e suporte para até 16 retornos , o L3 é adequado para diversos cenários de mapeamento.
A densidade da nuvem de pontos e a capacidade de penetração podem ser ajustadas para atender às necessidades, desde mapeamento de alta precisão até ambientes complexos , resultando em reconstrução espacial altamente precisa .
Além disso, o L3 oferece modos de varredura Linear, em forma de Estrela e Não Repetitivo para diferentes cenários operacionais:
Linear: Obtém uma distribuição de nuvem de pontos mais consistente, ideal para mapeamento de terreno de alta precisão.
Formato de estrela: Equilibra precisão com múltiplos ângulos de varredura e capacidade de penetração, sendo ideal para florestas ou ambientes urbanos densos.
Não repetitivo: Oferece múltiplos ângulos de varredura e cobertura mais ampla, otimizado para inspeções de linhas de energia e outros levantamentos estruturais complexos.
Reconstruções mais nítidas e maior eficiência de mapeamento com câmeras RGB duplas.
Duas câmeras de mapeamento RGB de 100MP
O mapeamento de precisão exige não apenas distância, mas também detalhes, e a Zenmuse L3 oferece ambos.
Equipada com dois sensores CMOS RGB 4/3 de 100 MP e um obturador mecânico, ela captura imagens de alta resolução com notável nitidez e consistência. Essas câmeras não apenas permitem a geração de nuvens de pontos em cores reais para uma visualização mais realista, como também melhoram significativamente a eficiência na captura de dados de fotogrametria, reduzindo o tempo de voo e mantendo uma precisão excepcional.
Campo de visão ultra-amplo de 107°
Complementando as capacidades de longo alcance do LiDAR, as câmeras duplas proporcionam um amplo campo de visão horizontal de 107°. Essa perspectiva ultra-ampla permite que cada voo cubra uma área maior, reduzindo o tempo da missão e mantendo a precisão dos dados. Mesmo com uma sobreposição lateral de apenas 20% do LiDAR, os usuários podem capturar dados para mapas ortofotográficos digitais (DOM) e modelos digitais de elevação (DEM) em um único voo, otimizando os fluxos de trabalho e maximizando a eficiência para projetos de mapeamento em grande escala.
Desempenho Elevado: Precisão Aliada à Eficiência
Com a Zenmuse L3, a DJI aprimorou cada etapa da cadeia de dados: do posicionamento e alcance à captura de imagens, garantindo que cada conjunto de dados atenda aos padrões de qualidade topográfica. Equipada com um sistema POS aprimorado que atinge precisão de direção e inclinação de 0,02° e 0,01°, respectivamente (pós-processado, 1σ), juntamente com o LiDAR desenvolvido pela própria DJI, com repetibilidade de alcance de 5 mm a 150 m (1σ) e sincronização de tempo em nível de microssegundos, a Zenmuse L3 eleva o desempenho do LiDAR aéreo de longo alcance a um novo patamar.
Precisão dos dados LiDAR
O Zenmuse L3 oferece precisão vertical melhor que 3 cm a 120 m de altitude, melhor que 5 cm a 300 m e melhor que 10 cm a 500 m, suportando facilmente projetos de mapeamento nas escalas 1:500, 1:1000 e 1:2000. A espessura da nuvem de pontos resultante é apenas metade da do Zenmuse L2, permitindo análises avançadas e aplicações de alta precisão mesmo em ambientes complexos.
Precisão dos dados RGB
Graças às suas duas câmeras de mapeamento RGB de 100 MP, a Zenmuse L3 atinge uma resolução espacial (GSD) de 3 cm mesmo a uma altitude de voo de 300 m.
A sincronização de posição em tempo real permite a operação sem pontos de controle terrestre (GCPs), produzindo imagens altamente precisas e visualmente ricas para mapeamento de precisão.
Alta densidade de pontos no solo
Em ambientes desafiadores, como vegetação densa ou terrenos irregulares, manter a visibilidade do solo é fundamental para um mapeamento preciso. Graças ao seu design a laser otimizado, o Zenmuse L3 oferece desempenho de penetração superior, capturando mais pontos no solo com maior abrangência.
Isso aumenta significativamente a precisão e a integridade dos dados do terreno, garantindo uma base confiável para modelagem precisa e reconstrução da superfície.
Alta eficiência: até 100 km² por dia
Em mapeamento aéreo, a eficiência define a produtividade, e o Zenmuse L3 foi projetado para oferecer ambos.
Quando montado no DJI Matrice 400, ele atinge uma eficiência de cobertura excepcional a uma altitude de voo de 300 metros; uma única missão pode mapear até 10 km², possibilitando uma cobertura diária de até 100 km² .
A uma altitude mais baixa de 120 metros e uma velocidade de voo de 15 m/s, uma única missão ainda pode cobrir até 4 km² (cerca de 1.000 acres), resultando em uma eficiência de mapeamento pelo menos 54% maior em comparação com o Zenmuse L2. Essa flexibilidade permite que os operadores mantenham alta produtividade em diferentes escalas de projeto e tipos de terreno.
Fluxo de trabalho otimizado de ponta a ponta: da captura à aplicação.
Versatilidade e eficiência na captura de dados
Além de capturar dados LiDAR e RGB simultaneamente, o Zenmuse L3 maximiza a eficiência operacional, permitindo a produção de múltiplos mapas a partir de um único voo. Essa integração simplifica os fluxos de trabalho, reduzindo a necessidade de missões repetidas e pós-processamento, ao mesmo tempo que garante o alinhamento consistente entre os conjuntos de dados LiDAR e RGB.
Desde mapas digitais de elevação e ortofotos até reconstruções 3D, cada conjunto de dados é capturado com precisão de nível topográfico, proporcionando aos profissionais acesso mais rápido a resultados prontos para uso em análises e aplicações.
Ecossistema integrado da DJI Enterprise
A integração perfeita é o pilar central do Zenmuse L3. Dentro do ecossistema da DJI, ele forma um fluxo de trabalho completo de mapeamento de ponta a ponta, conectando aquisição, processamento e aplicação de dados em uma cadeia unificada. Essa abordagem integrada permite que os profissionais planejem missões, capturem dados, processem resultados e gerem produtos em uma única plataforma coesa, simplificando as operações e aumentando a eficiência geral.
Em comparação com as configurações multiplataforma tradicionais, o ecossistema DJI elimina as barreiras de compatibilidade e reduz o trabalho manual. Do DJI Pilot 2 para planejamento de missões ao DJI Terra e Modify para processamento e visualização de dados, cada etapa está perfeitamente integrada.
O resultado é um fluxo de trabalho simplificado, mais rápido e mais intuitivo que permite aos usuários concluir tarefas complexas de mapeamento com maior precisão e confiança.
Comece a usar o DJI Zenmuse L3
O DJI Zenmuse L3 representa um grande avanço na inovação de LiDAR aéreo, combinando tecnologia laser de longo alcance de 1535 nm, duas câmeras de mapeamento RGB de 100 MP e um sistema POS de alta precisão em uma solução compacta e integrada. De levantamentos topográficos de longo alcance à modelagem detalhada de infraestrutura, o L3 permite que profissionais capturem, processem e analisem dados geoespaciais com precisão e eficiência incomparáveis.
Ao integrar-se perfeitamente com o DJI Terra, o DJI Modify e o FlightHub 2, o Zenmuse L3 completa um fluxo de trabalho verdadeiramente integrado que abrange todas as etapas, do planejamento de voo à visualização de dados. Seja para gestão florestal, inspeção de linhas de energia ou mapeamento de terreno em grande escala, o L3 oferece a precisão e a confiabilidade necessárias para operações de missão crítica.
Descubra como o sistema LiDAR mais avançado da DJI ajuda você a enxergar através, longe e com precisão, e experimente um novo nível de clareza no mapeamento aéreo.
